D40光伏直流防雷器
作者：未知 发布时间:2017-05-16 10:35:49
Cowin D40 光伏直流防雷器系列产品主要用于直流配电系统C级防护，用于保护电气电子设备免受雷电电磁脉冲感应电压、操作瞬态和谐振（<100µs）过电压的影响，广泛应用于光伏汇流箱、逆变器、直流配电柜等设备内。该系列产品具有响应时间快，残压低，及时脱扣等特点，并且阻燃级别达到V-0级，最大程度上杜绝火灾发生，起到安全防护作用。
主要技术指标：
| 型 号 | D40-300 | D40-500 | D40-600 | D40-800 | D40-1000 |
| 最大持续工作电压(Uc) | 300 VDC | 500 VDC | 600VDC | 800 VDC | 1000 VDC |
| 标称放电电流（In） | 20kA | ||||
| 最大通流容量（Imax） | 40kA | ||||
| 保护水平（Up） | 1.3kV | 1.5kV | 2.0kV | 2.5kV | 2.8kV |
| 响应时间（Ta） | 25ns | ||||
| 外形尺寸 | 90*36*65mm（2P） | 90*54*65mm（3P） | |||
| 工作环境 | 温度－40～＋85℃，相对湿度≤95％(25℃) | ||||
| 保护等级 | IP20 | ||||
安装环境：
请确保处于室内或者防水箱内
避免阳光直接照射
避免安装在剧烈震动场所，应安装于DIN35mm导轨之上
确保防雷器工作电压符合系统实际工作电压
确保防雷器能可靠接地，并且工频接地电阻符合相关规范要求
安装准备：
工具：十字螺丝刀、一字螺丝刀、剥线钳等各一把
| 辅 材 | 规 格 | 数 量 | 作 用 |
| 正+、负-连接线 | ≥6mm2 | 各1根 | 长度根据现场情况而定 |
| PE连接线 | ≥10mm2 | 1根 | 就近接地 |
| 遥信线 | ≥0.05mm2（30AWG） | 3根 | 用于监测防雷模块工作状态 |
| 标准导轨固定件 | 35mm导轨安装 | 2个 | 固定防雷器 |
| 安装导轨 | DIN35mm | 1根 | 长度根据实际情况而定 |
| 螺钉 | M4 | 2颗 | 固定导轨 |

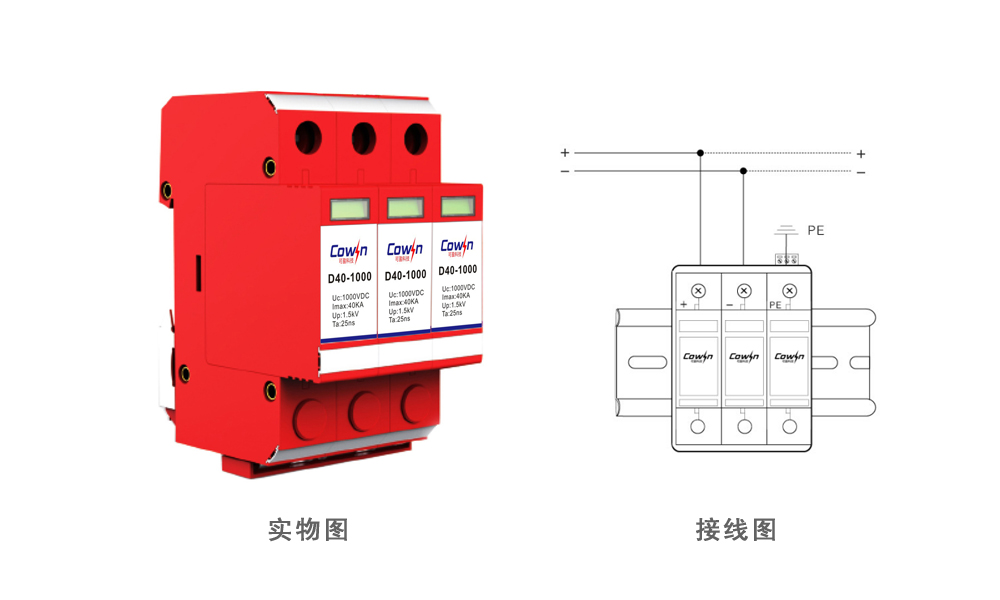

安装步骤：
1、防雷器为35mm标准导轨安装。
2、防雷器与被保护设备并联在系统中，将电源线分别由入线孔接入防雷器的“+、-”端子，
从 “PE”端引出接地线连接到防雷接地母线。
3、遥信告警“NC、COM”为常闭，“NO、COM”为常开。
安装、使用注意事项：
1、请在断开电源的情况下安装，以免发生意外!
2、接入导线截面积必须符合技术要求。
3、防雷器无需特别维护，只需定期检查其连接是否松动，工作状态指示是否正常。
4、故障显示窗口显红色时，表示防雷器已有元件损坏，防雷效果变差，必须立即更换。
常见故障：
| 常见故障 | 可能原因 | 处理方法 |
| 防雷器显示窗口为红色 | 防雷器因雷击或者其他外力损坏 | 联系防雷厂家或者代理商更换防雷器 |
| 遥信接通后报警或线路不通 | 遥信接线错误或者防雷器损坏 | 请参考说明书采用正确的遥信接线方法或者确认防雷器是否损坏 |
| 漏电保护器频繁跳闸 | 防雷器漏流过大 | 更换防雷器 |
如需更详细技术信息，欢迎来电咨询
可盈科技（深圳）有限公司
中国·深圳 518109
地址：深圳市龙华区大浪街道华宁路40号港深创新园E栋402
电话：+86-755-23773382
传真：+86-755-23773382
网址：www.cowinsz.com
