大通流交流电源60KA防雷器
作者：未知 发布时间:2017-04-06 15:52:31
大通流交流电源防雷器 (B级·60KA·220/380VAC)基本描述：
60KA防雷器主要用于配电系统B级防护，用于保护电气电子设备免受雷电电磁脉冲感应电压、操作瞬态和谐振（<100µs）过电压的影响，广泛应用于通信设备、安防监控、电力设备、交通、航空等领域机房电源保护。该系列产品采用温控保护电路，内置热保护，响应时间快，残压低，及时脱扣等特点，阻燃级别达到V-0级，最大程度上杜绝火灾发生，起到安全防护作用。
应用场景：
1、 用于低压（220/380VAC）工业电网和民用供电
2、在电力系统中，主要用于自动化机房、变电站住控制室电源屏内三相电源输入或输出端
3、适用于配电室、配电柜、开关柜、交直流配电屏等系统的电源保护
主要特征：
1、采用标准模块设计，安装简单，维护方便
2、漏电流及变化率小，残压低，通流流量大，响应时间快
3、采用温控保护电路，内置热保护，短路故障自动脱离装置
4、具有工作故障指示，遥信告警功能
5、3+1保护模式（L-N,N-PE），特别适合电网差的地区使用
6、工业考究，能在高湿度和恶劣环境下长期使用

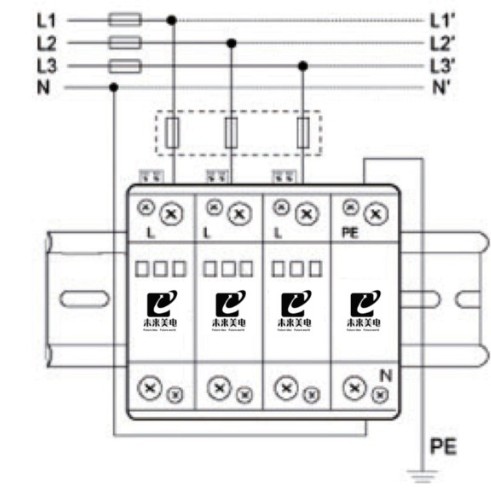

示意图：
技术参数：
| 型号 | D60 |
D60 /2 |
DN60 /2 |
D60 /4 |
DN60 /4 |
| 电气参数 | |||||
|
雷电保护区 （LPZ） |
1-2 | ||||
| 需求等级： | |||||
| 按照 | B | ||||
|
按照 IEC1643 |
Ⅰ | ||||
|
标称 工作电压（Un） |
220V AC | 380V AC | |||
|
最大持续 工作电压(Uc) |
385V AC | ||||
|
标称 放电电流In |
30KA | ||||
|
最大通流容量 Imax |
60KA | ||||
|
电压保护水平 Up在1KA |
≤800V | ||||
| Up在5KA | ≤1100V | ||||
| Up在In时 | ≤1500V | ||||
|
响应时间 （Ta） |
25ns | ||||
|
最大后备熔丝时 短路耐受能力 |
32A | ||||
|
最大后备熔丝 (并联) |
32A | ||||
|
最大后备熔丝 (凯文) |
32A | ||||
|
暂态过电压 TOV(Ut) |
620V | ||||
| 保护模式 | L -PE |
L N-PE |
L-N N-PE |
L1、L2、L3 N-PE |
L1、L2、L3-N N-PE |
| 工作环境 | 环境稳定：-40～+85℃ 相对湿度：≤95% | ||||
| 依据标准 | ICE61643、EN60950、YD/5098-2005、YD/T 1235.1、YD/T 1235.2 | ||||
| 机械参数 | |||||
| 安装方式 | 安装在35mm导轨上 | ||||
| 指示功能 | 工作指示、故障指示 | ||||
|
最大安装 导线截面积 |
25 mm2 | ||||
|
推荐安装 导线截面积 |
10-25 mm2 | ||||
|
接线端子 最大安装扭矩 |
6-8N.m | ||||
| 外观尺寸 |
90*27*65 mm |
90*54*65 mm |
90*108*65 mm |
||
|
外壳材料 (颜色) |
阻燃/灰色 | ||||
| 防护等级 | IP20 | ||||
| 模块数量 | 1 | 2 | 2 | 4 | 4 |
如需更详细技术信息，欢迎来电咨询
