老产品防雷器系列 当前位置: 首页 > 产品中心 > 老产品防雷器系列 >

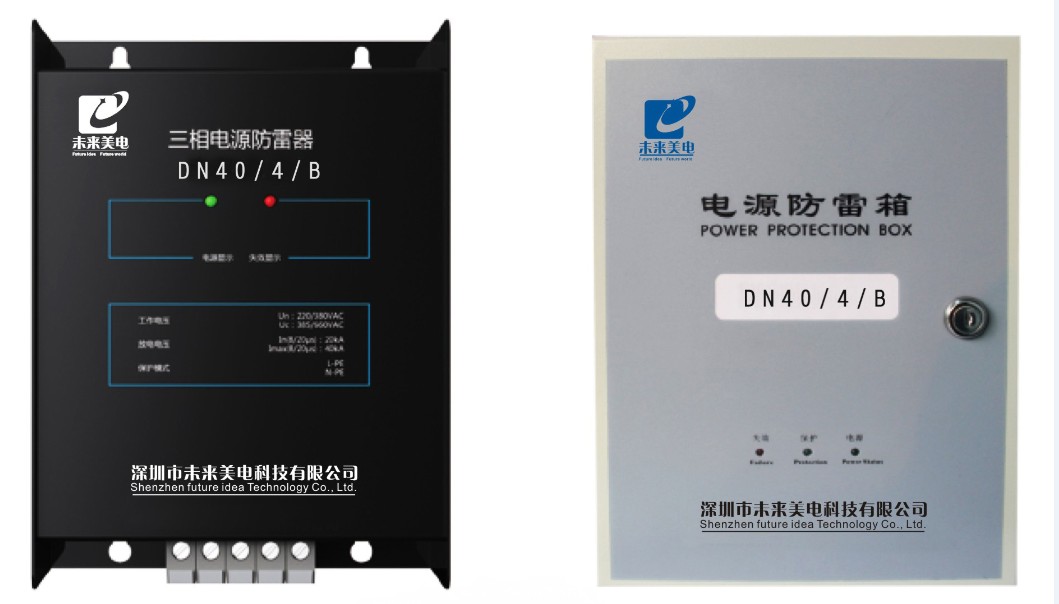

一端口交流电源40KA防雷箱

作者:未知  发布时间:2017-04-06 16:03:28
一端口交流电源防雷箱 (C级·40KA·220/380VAC)

基本描述:
  40KA电源防雷箱主要用于配电系统C级防护,用于保护电气电子设备免受雷电电磁脉冲感应电压、操作瞬态和谐振(<100µs)过电压的影响,广泛应用于通信、安防、电力、交通、航空等领域机房电源保护。该系列产品采用温控保护电路,内置热保护,最大通流容量可达到40KA,响应时间快,残压低,自带远程告警干接点等特点,阻燃级别达到V-0级,最大程度上杜绝火灾发生,起到安全防护作用。

应用场景:
  适用于电力系统二次设备首级保护,能为有效记录雷击和浪涌次数提供依据;广泛应用于通讯类机房、计算机机房、通讯、电力、厂矿、金融、民航、铁路等系统的主电源防雷击及过电压保护;建筑物总配电屏、室外配电柜、配电箱须安装第一级防雷设施的环境;无人执守但须安装第一级带遥信指示的防雷设备环境;须有第一级防雷失效指示;及报警指示及雷电泄放记录环境根据安装位置不同,可选通用挂墙式或平放式两种;C级保护。

主要特征:
1、采用最新热脱离技术,彻底避免火灾
2、采用特殊冲击熔片,具有高可靠性
3、自带远程告警干接点,便于远程监控
4、配备雷电计数器,准确记录雷击次数
5、带有模块告警指示灯,提供模块劣化指示
6、带有电源状态指示灯,指示防雷工作状态
7、采用温控保护电路,内置热保护,工作稳定可靠
8、核心元件采用国际知名品牌,性能优异

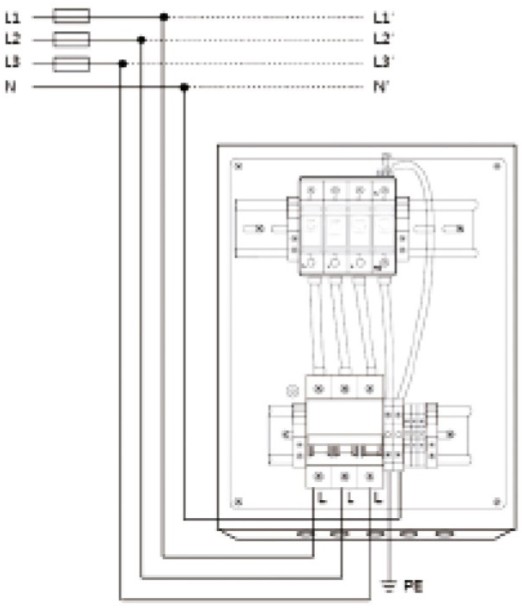

示意图:



技术参数:
型号 D40/
2/B
DN40/
2/B
D40/
4/B
DN40/
4/B
电气参数
雷电保护区
(LPZ)
1-2
需求等级:
按照 C
按照
IEC1643
标称工作电压
(Un)
220V AC 380V AC
最大持续
工作电压(Uc)
385V AC
标称放电电流
In(8/20μs)
20KA
最大通流容量
Imax
40KA
电压保护水平
Up在1KA
≤800V
Up在5KA ≤1100V
Up在In时 ≤1500V
响应时间
(Ta)
25ns
最大后备熔丝时
短路耐受能力
32A
最大后备熔丝
(并联)
32A
最大后备熔丝
(凯文)
32A
暂态过电压
TOV(Ut)
620V
保护模式 L、
N-PE
L-N,
N-PE
L1、L2、L3、
N-PE
L1、L2、L3-N、
N-PE
工作环境 环境稳定:-40~+85℃    相对湿度:≤95%
依据标准 ICE61643、EN60950、YD/5098-2005、YD/T 1235.1、YD/T 1235.2
机械参数
安装方式 根据安装位置不同,可选用挂墙式或平放式两种
指示功能 工作指示、故障指示、雷击计数
最大安装
导线截面积
16mm2
推荐安装
导线截面积
L、N线≥6 mm2   PE线≥10 mm2
接线端子
最大安装扭矩
6-8N.m
外观尺寸 310*230*110 mm
外壳材料
(颜色)
A3钢/电脑白
防护等级 IP55
模块数量 2 2 4 4


如需更详细技术信息,欢迎来电咨询
