D10直流电源防雷器

作者:未知  发布时间:2017-05-12 17:18:06

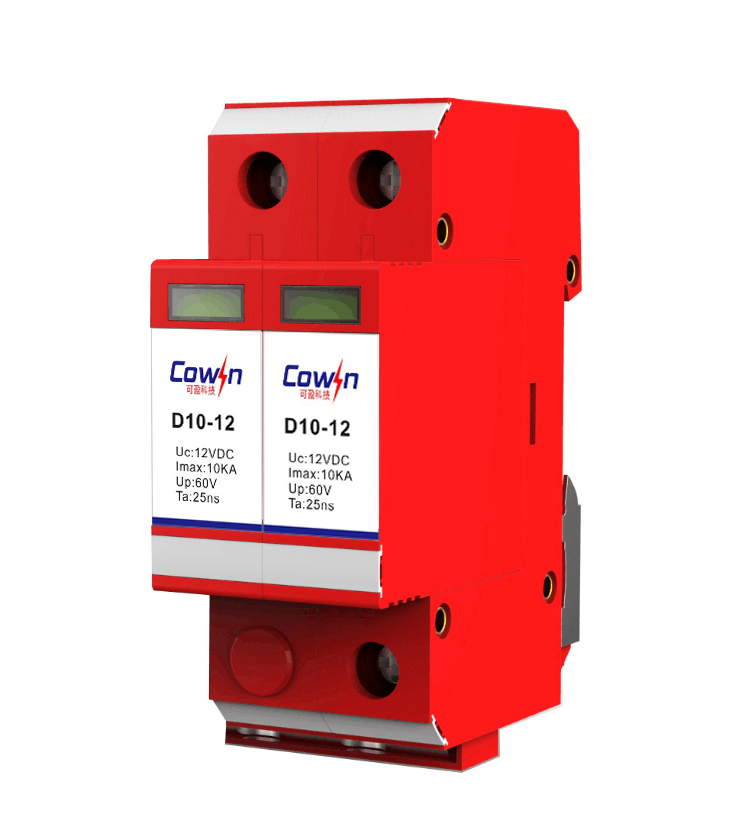

D10直流电源防雷器

       Cowin D10直流电源防雷器系列产品主要用于配电系统D级防护,用于保护电气电子设备免受雷电电磁脉冲感应电压、操作瞬态和谐振(<100µs)过电压的影响,广泛应用于通信设备、电气、电器、电力设备、安防监控、交通、工控、航空等领域电源保护。该系列产品具有响应时间特别快,残压低,及时脱扣等特点,并且阻燃级别达到V-0级,最大程度上杜绝火灾发生,起到安全防护作用。

主要技术指标:

 型 号 D10-12 D10-24 D10-48 D10-110 D10-220
工作电压(Un) 12VDC 24 VDC 48 VDC 110 VDC 220 VDC
最大持续工作电压(Uc) 15 VDC 40 VDC 85 VDC 150 VDC 320 VDC
标称放电电流(In) 5kA
最大通流容量(Imax) 10kA
保护水平(Up) 60V 120V 300V 600V 900V
响应时间(Ta) 25ns
外形尺寸 90*36*65mm
工作环境 温度-40~+85℃,相对湿度≤95%(25℃)
保护等级 IP20

安装环境:
请确保处于室内或者防水箱内
避免阳光直接照射
避免安装在剧烈震动场所,应安装于DIN35mm导轨之上
确保防雷器工作电压符合系统实际工作电压
确保防雷器能可靠接地,并且工频接地电阻符合相关规范要求

安装准备:
工具:十字螺丝刀、一字螺丝刀、剥线钳等各一把

辅 材 规 格 数 量 作  用
正+、负-连接线 ≥1.5mm2 各1根 长度根据现场情况而定
PE连接线 ≥2.5mm2 1根 就近接地
标准导轨固定件 35mm导轨安装 2个 固定防雷器
安装导轨 DIN35mm 1根 长度根据实际情况而定
螺钉 M4 2颗 固定导轨

安装步骤:
1, 防雷器为35mm标准导轨安装。
2,防雷器与被保护设备并联在系统中,将电源线分别由入线孔接入防雷器的“+、-”端子,从 “PE”端引出接地线连接到防雷接地母线。

安装、使用注意事项:
1、请在断开电源的情况下安装,以免发生意外!
2、接入导线截面积必须符合技术要求。
3、防雷器无需特别维护,只需定期检查其连接是否松动,工作状态指示是否正常。
4、故障显示窗口显红色时,表示防雷器已有元件损坏,防雷效果变差,必须立即更换。


常见故障
常见故障 可能原因 处理方法
防雷器显示窗口为红色 防雷器因雷击或者其他外力损坏 联系防雷厂家或者代理商更换防雷器


如需更详细技术信息,欢迎来电咨询
