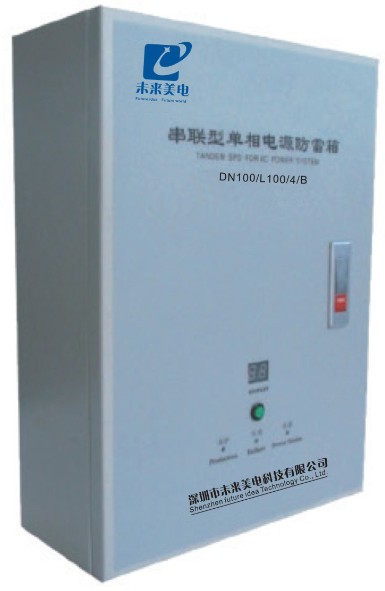

二端口交流电源防雷箱
作者：未知 发布时间:2017-04-06 16:05:51
二端口交流电源防雷箱 (B级·100KA(80KA)·220/380VAC)基本描述：
100KA(80KA)二端口交流电源防雷箱主要用于配电系统B级防护，用于保护电气电子设备免受雷电电磁脉冲感应电压、操作瞬态和谐振（<100µs）过电压的影响，广泛应用于通信、安防、电力、交通、航空等领域机房电源保护。该系列产品采用温控保护电路，内置热保护，通流容量大，响应时间快，残压低，自带远程告警干接点等特点，阻燃级别达到V-0级，最大程度上杜绝火灾发生，起到安全防护作用。
应用场景：
广泛应用于通讯、电力、厂矿、金融、民航、铁路等系统的主电源防雷击及过电压保护；建筑物总配电屏、配电柜、配电箱及须安装第一级防雷设施的环境；无人执守但须安装第一级带遥信指示的防雷设备环境；需要有第一级防雷失效指示、报警指示及雷电泄放记录环境；小面积但要求两级电涌保护的环境。
主要特征：
1、响应时间快，残压低；
2、外观优美，结构严谨；
3、采用最新弧灭技术，彻底避免火灾；
4、自带远程告警干接点，便于远程监控；
5、配备雷电计数器，准确记录雷击次数
6、带有电源状态指示灯，指示防雷工作状态
7、核心元件采用国际知名品牌，性能优异
8、采用温控保护电路，内置热保护，工作稳定可靠

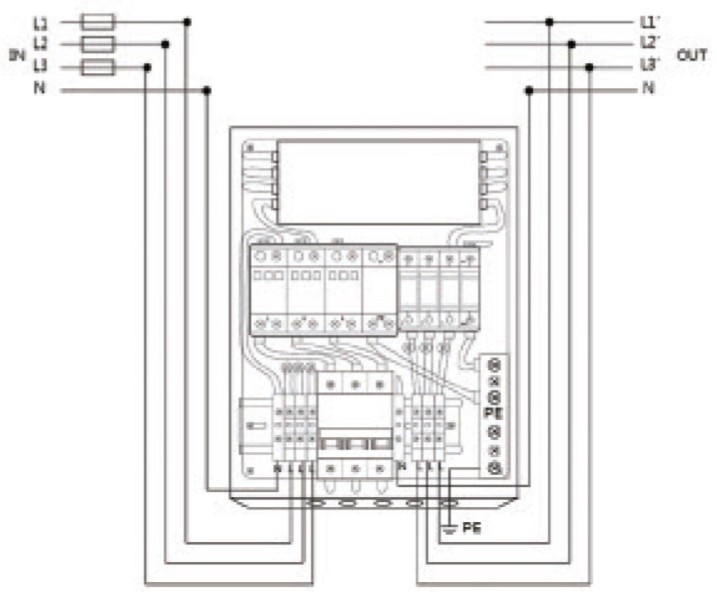

示意图：
技术参数：
| 型号 |
DN100/L 100/4/B |
DN80/L 63/4/B |
|
| 电气参数 | |||
|
雷电保护区 （LPZ） |
1-2 | ||
| 需求等级： | |||
| 按照 | B | ||
|
按照 IEC1643 |
Ⅰ | ||
|
标称工作电压 （Un） |
380V AC | ||
|
最大持续 工作电压(Uc) |
385V AC | ||
| 额定工作电流 | 100A | 63A | |
|
标称放电电流 In（8/20μs） |
50/30KA | 40/20KA | |
|
最大通流容量 Imax |
100/60KA | 80/40KA | |
|
电压保护水平 Up在1KA |
≤800V | ||
| Up在5KA | ≤1100V | ||
| Up在In时 | ≤2000V | ||
|
响应时间 （Ta） |
25ns | ||
|
最大后备熔丝时 短路耐受能力 |
32A | ||
|
最大后备熔丝 (并联) |
32A | ||
|
最大后备熔丝 (凯文) |
32A | ||
|
暂态过电压 TOV(Ut) |
620V | ||
| 保护模式 | L1、L2、L3-N,N-PE | ||
| 工作环境 | 环境稳定：-40～+85℃ 相对湿度：≤95% | ||
| 依据标准 | ICE61643、EN60950、YD/5098-2005、YD/T 1235.1、YD/T 1235.2 | ||
| 机械参数 | |||
| 安装方式 | 根据安装位置不同，可选用挂墙式或平放式两种 | ||
| 指示功能 | 工作指示、故障指示、雷击计数 | ||
|
最大安装 导线截面积 |
25 mm2 | ||
|
推荐安装 导线截面积 |
L、N线≥16 mm2 PE线≥25 mm2 | ||
|
接线端子 最大安装扭矩 |
6-8N.m | ||
| 外观尺寸 | 550*430*120 mm | ||
|
外壳材料 (颜色) |
A3钢/电脑白 | ||
| 防护等级 | IP55 | ||
| 模块数量 | 4 | 4 | |
如需更详细技术信息，欢迎来电咨询
