风机电源防雷器

作者:未知  发布时间:2017-04-06 15:45:16
风机电源防雷器 (C级·40KA·230V-700V)

基本描述:
  风机电源防雷器主要用于防止雷电过电压和瞬态过电压对风机系统设备和风机内部大量敏感的电气和电子设备造成的损坏。广泛应用于风力发电系统各配电箱的电源线保护,光伏汇流箱、交直流配电柜等系统的保护。该系列产品响应时间快,残压低,通流容量大,远程告警等功能。

应用场景:
1、适用于光伏汇流箱、交直流配电柜等系统的保护
2、适用于风力发电系统各配电箱的电源线保护

主要特征:
1、通流容量大;
2、采用特殊冲击熔片,具有高可靠性;
3、采用最新弧灭技术,彻底避免火灾;
4、自带远程告警干接点,便于远程监控;
5、核心元件采用国际知名品牌,性能优异

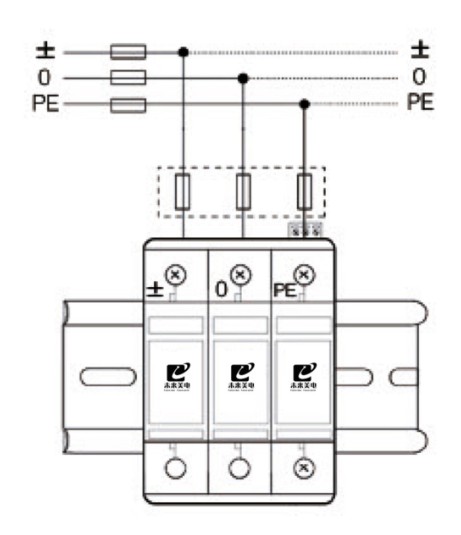

示意图:
          浪涌保护器接线图

技术参数:

型号 D40
-690/5
D40
-400/4
D40
-230/4
电气参数
雷电保护区
(LPZ)
1-2
需求等级:
按照DIN VDE6075 Part6
(Draft11.89)A1,A2
C
按照
IEC1643
标称工作电压
(Un)
400
/690V
230
 / 400V
135
 /230V
最大持续工作电压
(Uc)
700V 420V 230V
标称放电电流
In(8/20μs)
20KA
最大通流容量
Imax(8/20μs)
40KA
电压保护水平
Up在In时
3000V 1800V 900V
响应时间
(Ta)
≤25ns
最大后备熔丝时,
短路耐受能力
(IK)
63A
最大后备熔丝
(并联)
63A
最大后备熔丝
(凯文)
63A
暂态过电压
TOV(Ut)
620V
保护模式 +,--PE
工作环境 环境稳定:-40~+85℃
相对湿度:≤95%
依据标准 ICE61643、EN60950、YD/5098-2005、
YD/T 1235.1、YD/T 1235.2
机械参数
安装方式 安装在35mm导轨上
最大安装
导线截面积
≥35 mm2
推荐安装
导线截面积
≥16 mm2
接线端子
最大安装扭矩
6-8N.m
外观尺寸 90*90*65
mm
90*72*65
 mm
90*72*65
mm
外壳材料(颜色) 阻燃/灰色
防护等级
(ICE EN 60529)
IP20
模块数量 5 4 4


如需更详细技术信息,欢迎来电咨询
