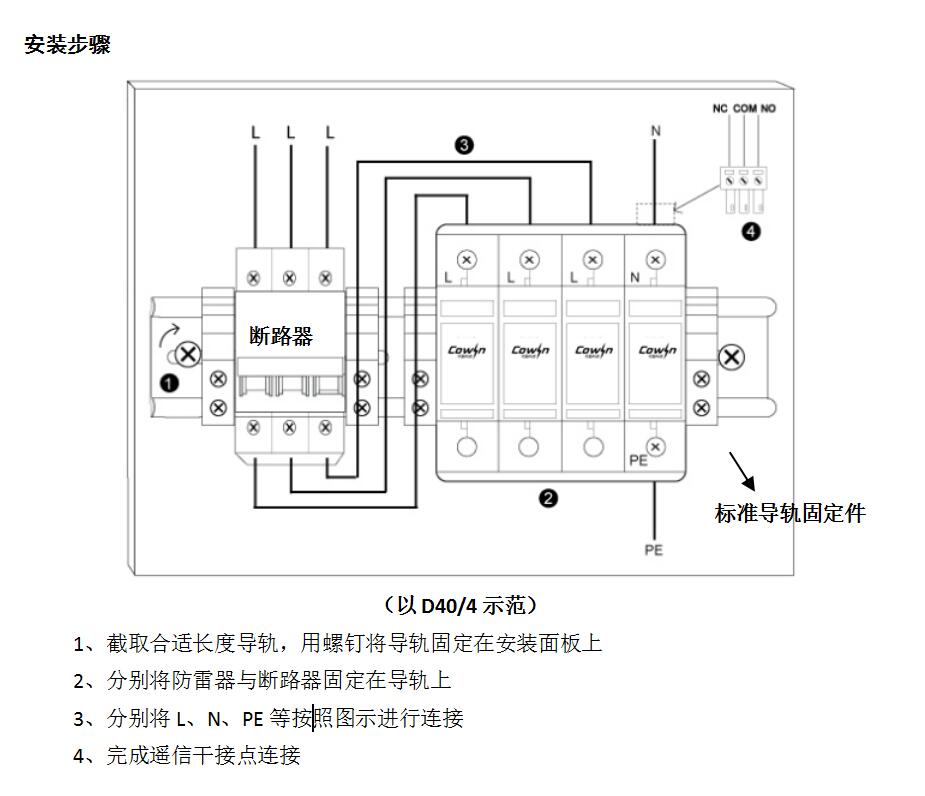

D40交流电源浪涌保护器接线图
作者：未知 发布时间:2017-09-02 11:22:42

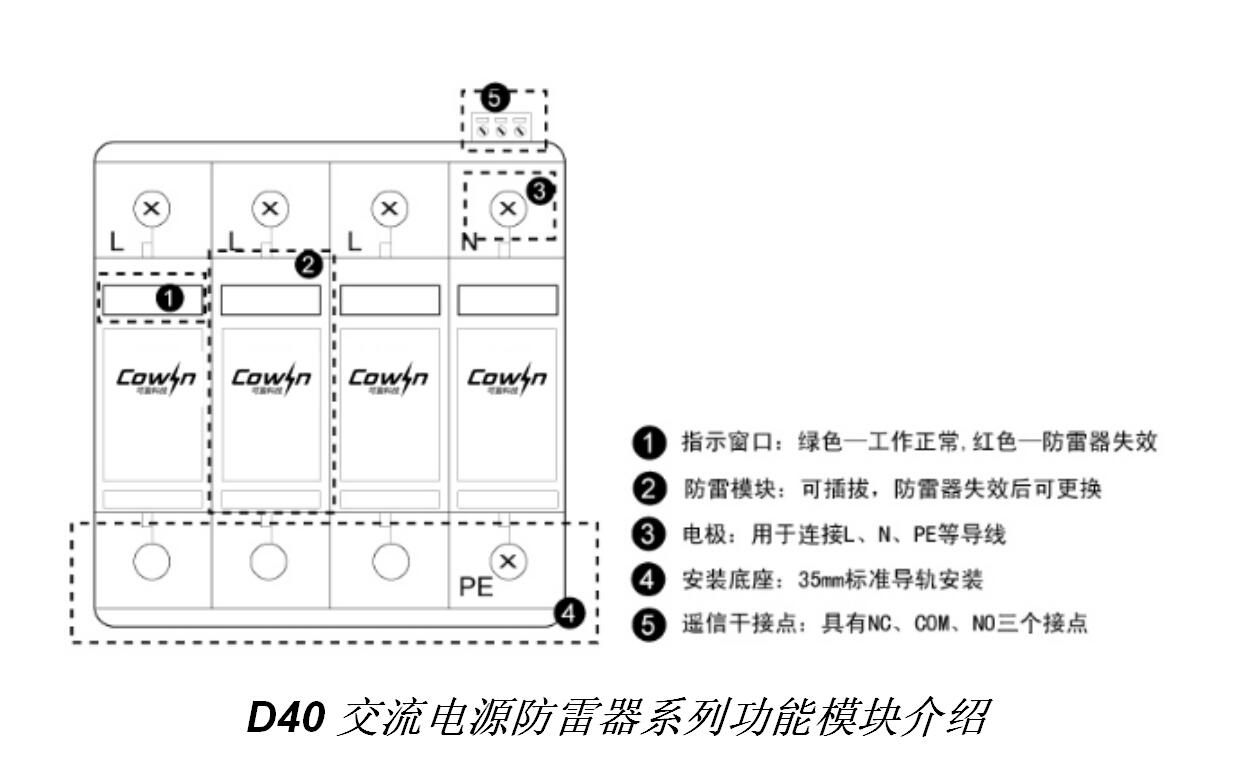

Cowin D40交流电源防雷器系列产品主要用于配电系统B级防护，用于保护电气电子设备免受雷电电磁脉冲感应电压、操作瞬态和谐振（<100µs）过电压的影响，广泛应用于通信设备、电气、电器、电力设备、安防监控、交通、工控、航空等领域电源保护。该系列产品具有响应时间特别快，残压低，及时脱扣等特点，并且阻燃级别达到V-0级，最大程度上杜绝火灾发生，起到安全防护作用。
安装环境：
请确保处于室内或者防水箱内
避免阳光直接照射
避免安装在剧烈震动场所，应安装于DIN35mm导轨之上
确保防雷器工作电压符合系统实际工作电压
确保防雷器能可靠接地，并且工频接地电阻符合相关规范要求
安装准备：
工具：十字螺丝刀、一字螺丝刀、剥线钳等各一把
请确保处于室内或者防水箱内
避免阳光直接照射
避免安装在剧烈震动场所，应安装于DIN35mm导轨之上
确保防雷器工作电压符合系统实际工作电压
确保防雷器能可靠接地，并且工频接地电阻符合相关规范要求
安装准备：
工具：十字螺丝刀、一字螺丝刀、剥线钳等各一把
| 辅 材 | 规 格 | 数 量 | 作 用 |
| 断路器 | 32-40A（单相1片；三相3片） | 1套 | 安装在防雷器之前 |
| L、N连接线 | ≥6mm2 | 各1根 | 长度根据现场情况而定 |
| PE连接线 | ≥10mm2 | 1根 | 就近接地 |
| 遥信线 | ≥0.05mm2（30AWG） | 3根 | 用于监测防雷模块工作状态 |
| 标准导轨固定件 | 35mm导轨安装 | 2个 | 固定防雷器 |
| 安装导轨 | DIN35mm | 1根 | 长度根据实际情况而定 |
| 螺钉 | M4 | 2颗 | 固定导轨 |
如需更详细技术信息，欢迎来电咨询
