1/4波长型天馈防雷器
作者：未知 发布时间:2017-04-06 15:55:04
1/4波长型天馈防雷器 (N头·60KA·2.3-6GHz)基本描述：
1/4波长型天馈防雷器主要用于射频信号系统，保护通讯设备信号线路免受雷电电磁脉冲、感应过电压、操作过电压的影响，广泛应用于无线覆盖、通信基站等领域射频线路保护。该系列产品具有频率范围宽、驻波比小、插损低等特点，在不影响设备正常通信前提下，具有良好的防雷效果。
应用场景：
1、适用于各种射频信号的收、发系统的防雷保护
2、网络信号无线发射与接口设备防护
3、工控信号无线发射、接收设备的防护
4、卫星电视接收设备防护
5、监控信号无线发发射、接收设备的防护
6、其他无线通讯设备的防护
7、其他射频信号设备的防护
主要特征：
1、电气电通流容量大；
2、频率范围宽，驻波比小、插损低；
3、工业设计精密。

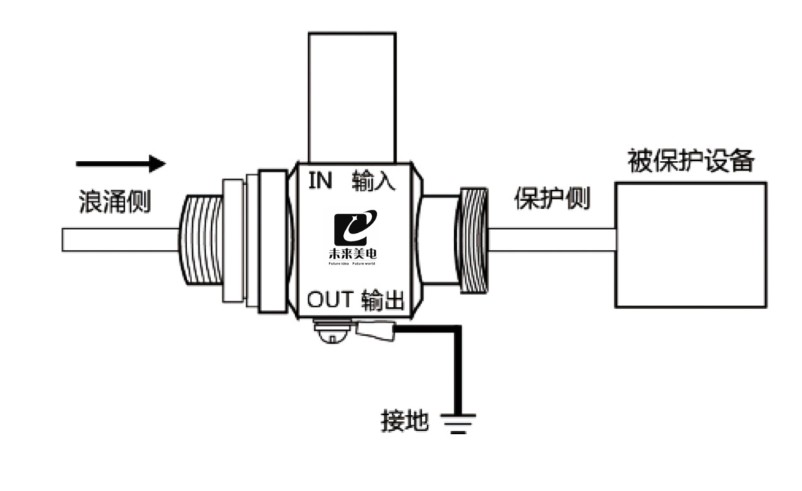

示意图：
技术参数：
| 型号 |
TPD0.8 /2.5 |
TPN0.8 /2.5 |
TPN2.3 /6.0 |
| 电气参数 | |||
|
雷电保护区 （LPZ） |
1-2 | ||
| 需求等级: | |||
| 按照 | B+C | ||
|
按照 IEC1643 |
Ⅰ+Ⅱ | ||
| 最大通流容量 | 60KA | ||
| 工作频率 | 0.8-2.5GHz | 0.8-2.5GHz | 2.3-6GHz |
| 限制电压 | ≤100V | ||
| 插入损耗 | ≤0.1dB | ||
| 驻波比 | ≤1.2 | ||
| 工作环境 | 环境温度;-40～+85℃ 相对湿度：≤95% | ||
| 依据标准 | ICE61643-1、EN60950、YD/T 1235.1、YD/T 1235.2、YD/T1542 | ||
| 机械参数 | |||
| 安装方式 | 串联在被保护设备与信号通道之间 | ||
| 接头形式 | DIN | N | N |
|
外壳材料 (颜色) |
铝/银白色 | ||
| 防护等级 | IP20 | ||
如需更详细技术信息，欢迎来电咨询
